Caliper2PC Interface und Multiplexer



·        Das Caliper2PC Interface wird benutzerfreundlich über USB (Typ B Anschluss) an den PC angeschlossen (siehe Abb. 2).  Für den Betrieb des Caliper2PC Interfaces ist keine externe Spannungsversorgung notwendig.

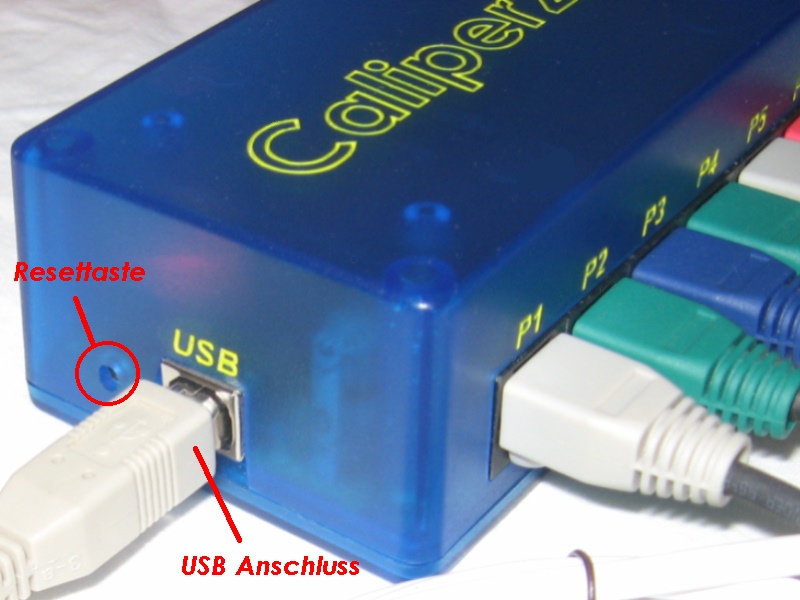

   Abb. 2: Caliper2PC Interface, USB Anschluss, Resettaste zum Resetten des Interfaces.



·        Sowohl die Messschieber als auch die optischen Sensoren der Drehzahlmesser werden über das Caliper2PC Interface mit Spannung versorgt. Zu diesem Zweck wird im Interface eine negative Versorgungsspannung generiert.



·        Das Interface verfügt über insgesamt sechs Eingangsports  (siehe Abb. 3), an die Anbaumessschieber bzw. Schieblehren angeschlossen werden können. Der Anschluss erfolgt über 8 polige RJ45 Stecker (Netzwerkkabelstecker). Die 8-poligen Eingangsports bieten neben den Anschlüssen für die Anbaumessschieber einen Tasteranschluss, wodurch die Messwerte festgehalten werden können. Alternativ können Mikroschalter als Endschalter angeschlossen werden. Beim Betätigen der Schalter kann die Anzeige resettet werden.

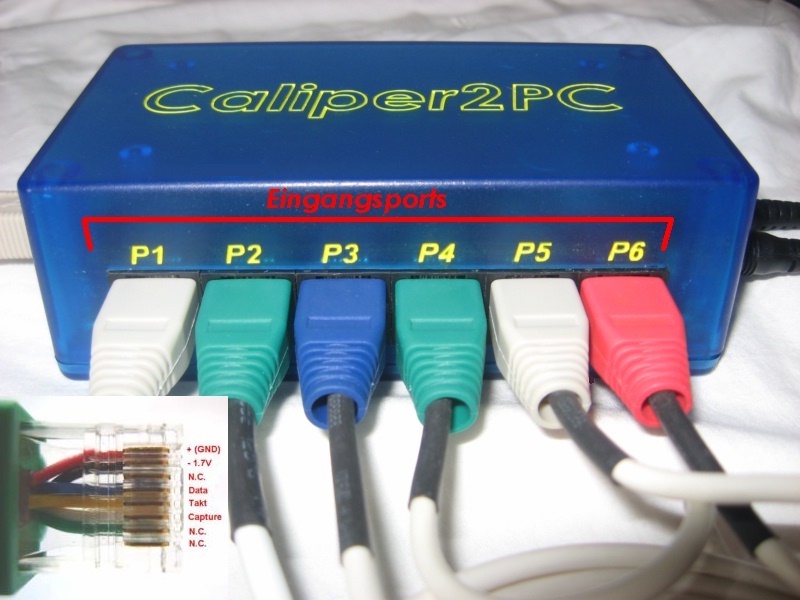

   Abb. 3: Caliper2PC Interface, Eingangsports P1 – P6, Anschlussbelegung für RJ45 Stecker.



·        Ports P1 - P4 bieten die Möglichkeit, die Schieblehren hardwaremäßig zu nullen. Softwaremäßig können alle 6 Anzeigen genullt werden.



·        Schieblehrentypen "A" und "B" werden vom Caliper2PC Interface automatisch erkannt und unterstützt.



·        Die optischen Sensoren für die Drehzahlmesser werden über handelsübliche 2,5 mm Klinkenstecker mit dem Caliper2PC Interface verbunden. Um den Einsatz verschiedener Photodioden bzw. Phototransistoren bei unterschiedlichen Lichtverhältnissen zu ermöglichen, sind Potentiometer integriert, die die Justierung des optimalen Arbeitspunktes ermöglichen (siehe Abb. 4).

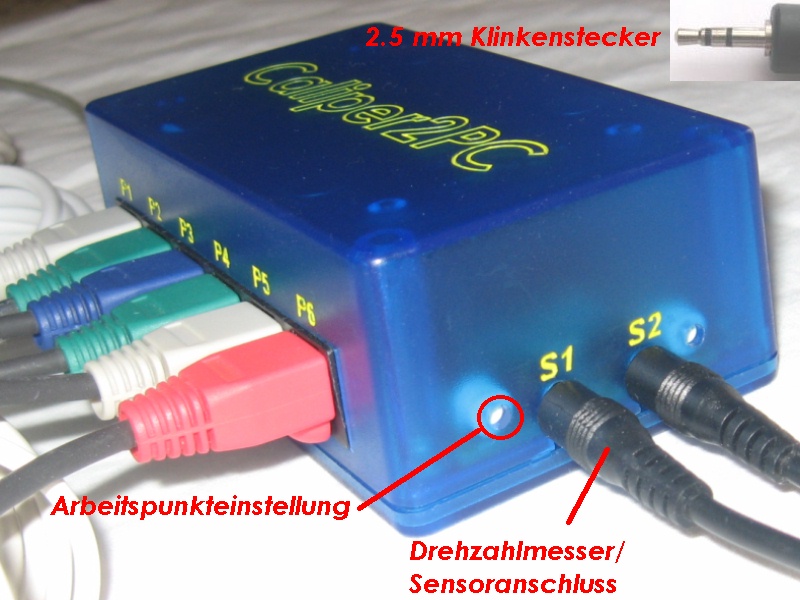

   Abb. 4: Caliper2PC Interface, Sensoranschlüsse für Drehzahlmesser, Einstellpotis.



·        Die Caliper2PC Software beinhaltet eine ansprechende Anzeige im 7-Segment LED- und LCD Stil. Größe, Farbe und Font der Anzeige sind in der Software individuell einstellbar. Darüber hinaus lässt sich eine beliebige Anzeigenbeschriftung setzen z. B. X-, Y-, Z-Achse. Neben der Funktionalität als Digitalanzeige, bietet die Caliper2PC Software folgende Ausgabemöglichkeiten:



   Aufsummierung von Meßwerten aus anderen Kanälen (z.B. für Support und Oberschlitten bei Drehbänken)



      Speicherung von bis zu 10 Werkzeugoffsets (z.B. Fräserradius) pro Kanal



      Sprachausgabe (englisch)



      Ausgabe in die Zwischenablage



      Ausgabe in eine Datei



      Ausgabe in ein geöffnetes Editorfenster (z.B. WordPad, Notepad o.ä.)



   Ausgabe in Excel mit definierbaren Maximal- und Minimalgrenzwerten (Bei Über- bzw. Unterschreitung der definierten Grenzwerte, können die Messwerte in definierbaren Farben dargestellt werden.)



   Ausgabe in eine Softwareschnittstelle (API in einer mitgelieferten DLL) bietet Raum für eigene Enticklungen in C# oder VB.



·        Das Caliper2PC Interface ist in einem qualitativ hochwertigen, leicht durchsichtigen, CNC-gefrästen Gehäuse untergebracht. Die Platine ist industriell gefertigt.



Bezugsquelle: Das Caliper2PC Interface (aufgebaut und getestet) kann für 140,- Euro hier bestellt werden caliper2pc@gmail.com
